QGZ-100/120/200/300系列大型工件大容量自動切割機 大容量自動切割機,適用于各種黑色金屬、有色金屬、熱處理件、鍛造件、半導體、晶體、陶瓷 和巖石等樣品
產品介紹

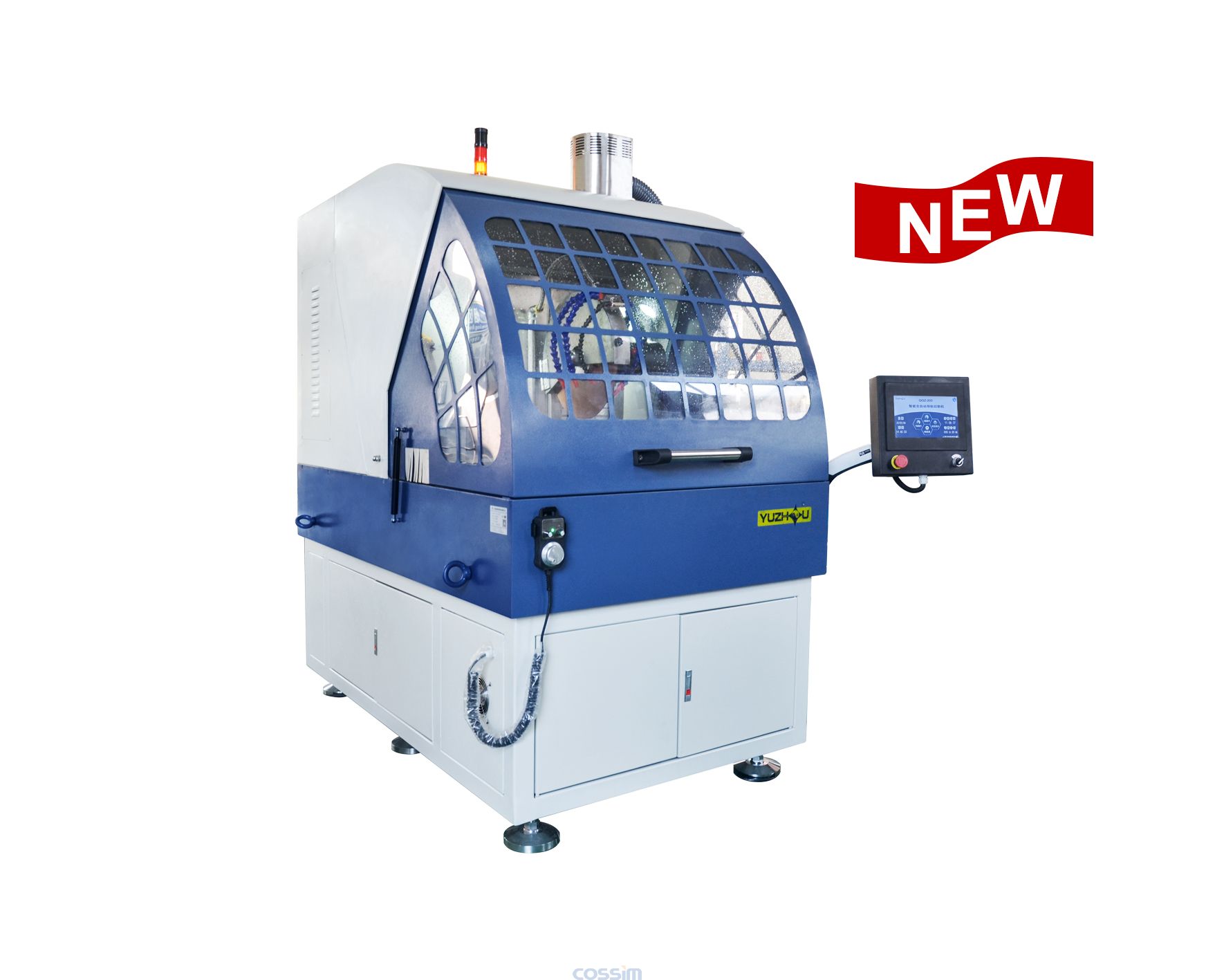

 QGZ-100/120/200/300大型自動切割機是一種PLC自動控制的金相試樣切割機，也可通過電子手輪控制。整機結構堅固、設計合理，變頻電機直連切割片，提供了電動機與切割片之間的動力傳遞，確保切割效率，并采用機電分離結構，有效保護電氣安全，維護保養方便，使用壽命更長。采用施耐德電氣和三菱軟件，X，Y，Z方向自動精確控制，智能切割可根據材料硬度變換進刀量，達到快速切割效果，切割速度變頻控制，具有非常高的可靠性和控制能力。
本機專為大型工件的大容量切割而設計，使維護機器零件和處理大型工件變得更加容易?；瑒?dòng)門和鉸鏈門雙開門結構能更加方便地將大型工件裝載在合適的位置，可以從上方、前方、左側三個方向?qū)⒐ぜ腿肭懈钍?。切割室采用全封閉式結構，運作中安全鎖強制緊閉，安全可靠。配備防爆透明觀察窗，強力排氣裝置，雙LED燈照明，使觀察更清晰。紅一字光標定位，使切割更精準，10寸觸摸屏顯示及控制，設計人性化。配備移動式磁性過濾循環水箱，切割后的試樣表面光亮、平整，無燒傷，是切割大型試樣的理想設備。特別適合鋼鐵冶金，汽車造船，重機加工，軸承制造等行業切割大型工件，制備無燒傷試樣。
產品特點
- ABB主軸電機（QGZ-100除外）、施耐德電氣、三菱軟件，三大核心 部件全進口；
- X, Y, Z方向自動精確控制，也可選擇電子手輪控制；
- 智能切割——脈沖切割、連續切割兩種功能切割方式，可根據材料硬度變換進刀量，達到快速切割效果；
- 雙LED燈照明，自動排霧系統，增加工作室內明亮和清晰度；
- 紅一字光標定位，試樣切割定位更準確；

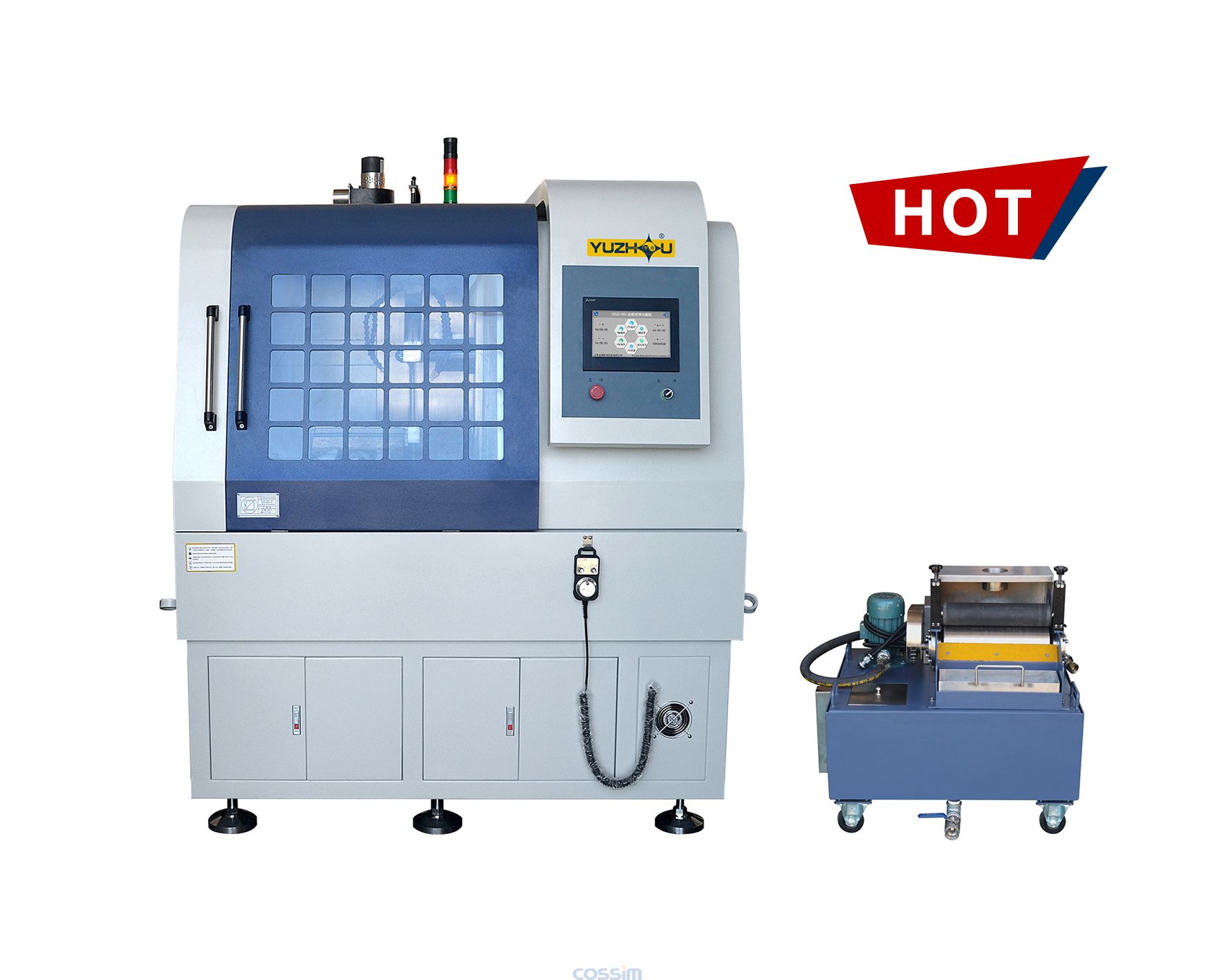

- 移動式磁性過濾循環水箱，避免堵塞，利用率高；
- 超大切割空間，多向進料；
- 安全可靠，工作區域全封閉，運作中強制緊閉。
適用范圍
適用于各種黑色金屬、有色金屬、熱處理件、鍛造件、半導體、晶體、陶瓷和巖石等樣品。
技術參數
| 型號 |
QGZ-100 |
QGZ-120 |
QGZ-200 |
QGZ-300 |
| 控制方式 |
手動/自動，三軸聯動，10寸工業觸摸屏控制，也可切換到操作手柄控制 |
| 性能特點 |
施耐德電氣，三菱軟件，自動排霧系統，報警系統，雙LED燈照明，紅一字光標定位 |
| 切割進給速度 |
1~200mm/min（建議5~12mm/min）
|
| 切割片尺寸 |
Φ350×2.5×Φ32 mm |
Φ380×2.8×Φ32 mm |
Φ400×3×Φ32 mm |
Φ400×3×Φ32 mm |

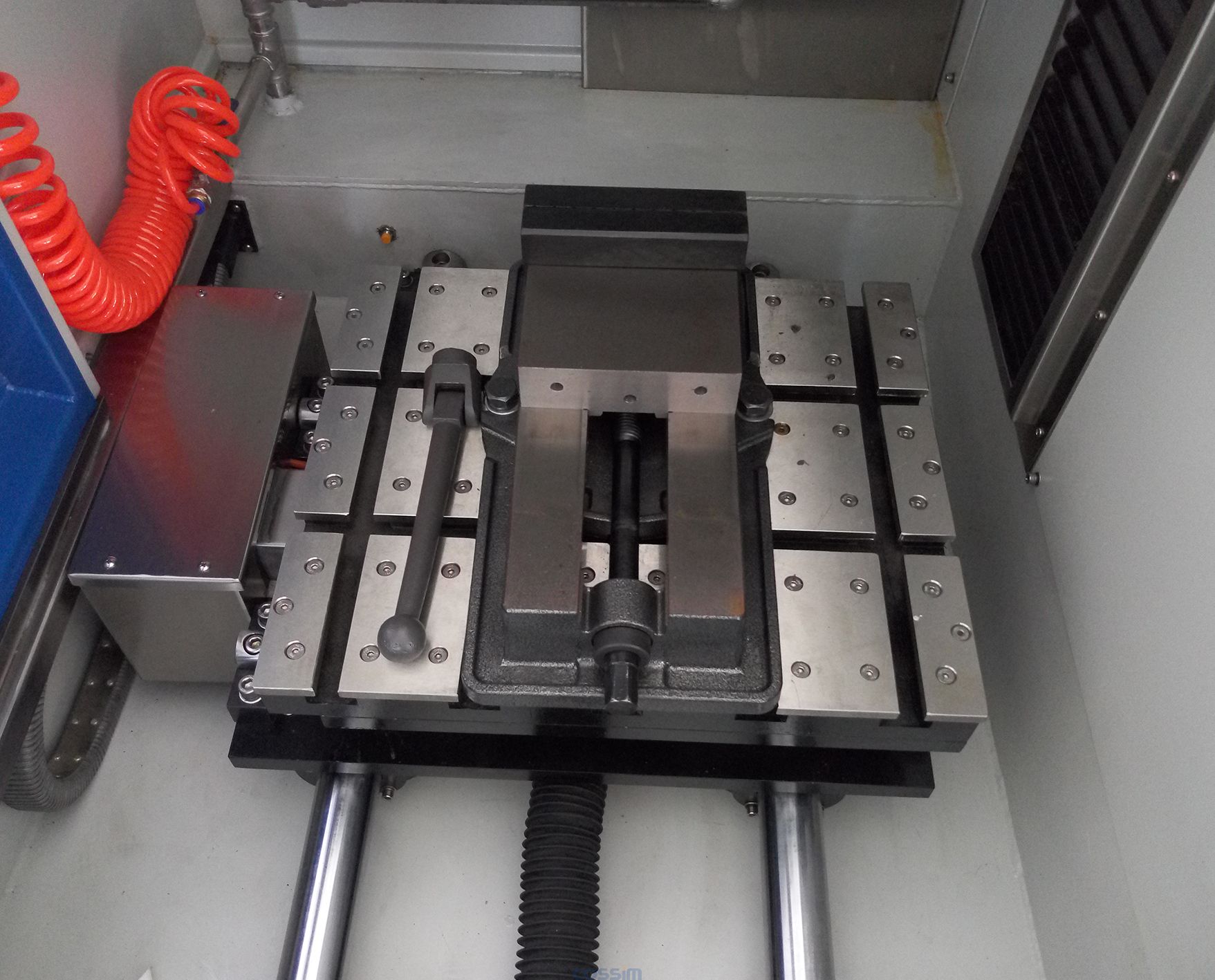

| 切割平臺尺寸(X*Y) |
有X軸410×350 mm 無X軸510×350 mm |
450×350 mm |
485×400 mm |
530×630 mm |
| Y軸行程 |
250 mm |
250 mm |
300 mm |
420 mm |
| X軸行程 |
有X軸140 mm |
100 mm |
100 mm |
110 mm |
| Z軸行程 |
160mm |
200 mm |
230 mm |
230 mm |
| 最大切割截面 |
100×100 mm |
120×120 mm |
200×150 mm |
300×150 mm |

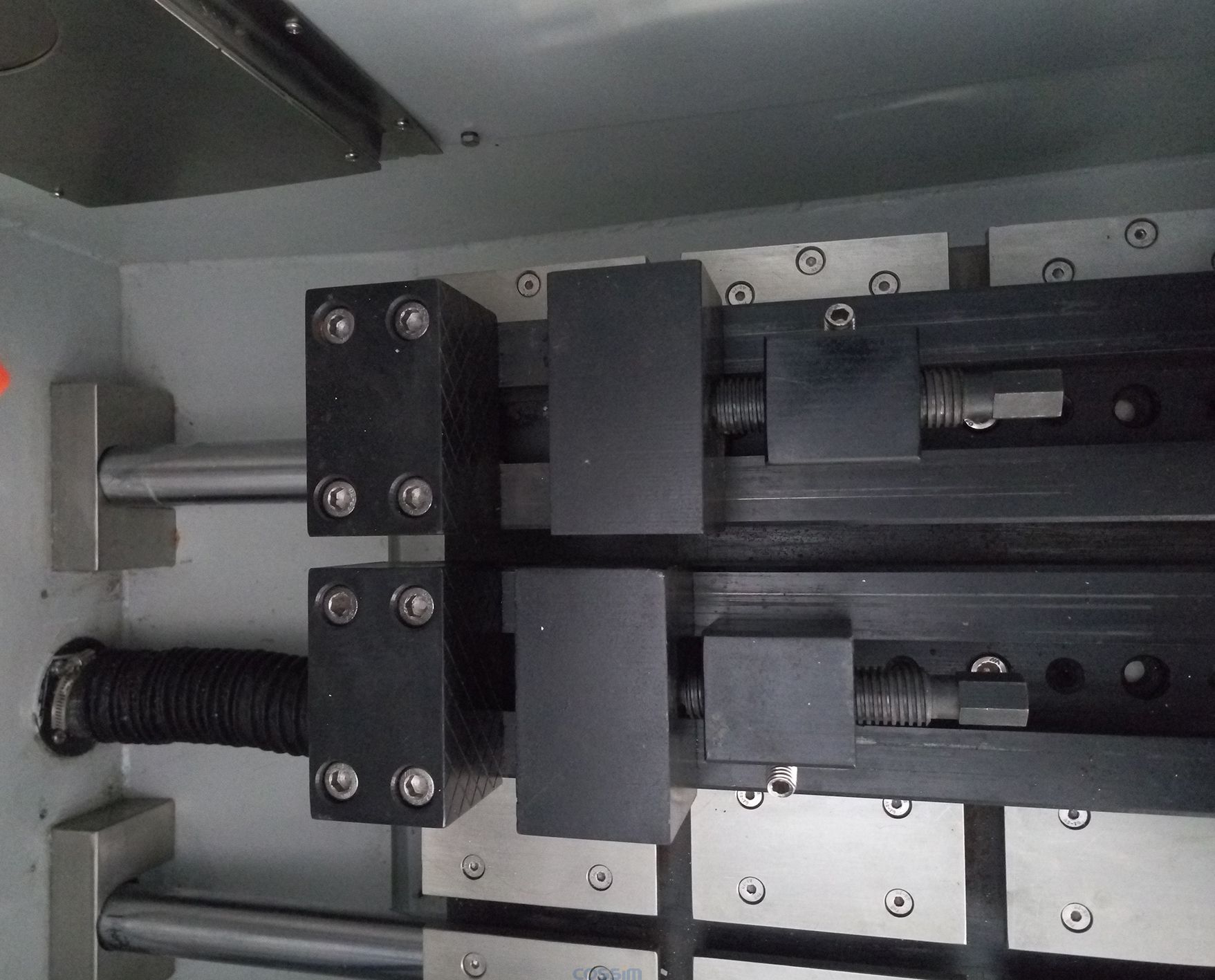

| 夾具開口 |
100 mm |
120 mm |
200mm |
300 mm |
| 主軸電機 |
海光變頻電機, 4kw |
ABB變頻電機, 5.5kw |
ABB變頻電機, 7.5kw |
ABB變頻電機, 7.5kw |
| 轉速 |
500-2800 r/min
|
| 進給電機 |
步進電機 |
伺服電機
|
| 輸入電源 |
380V，50Hz, 20A 三相五線 |
380V，50Hz, 30A
三相五線
|
| 外形尺寸 |
1200×1100×1800mm |
1450×1000×1850mm |
1550×1100×1900mm |
1650×1350×1900mm |
| 重量 |
約1700kg |
約1800kg |
約2200kg |
約2500kg |
| 水箱容量 |
80L |
120L
|
| 水泵流量 |
50L/min
|
100L/min
|
| 水箱尺寸 |
610×550×680mm |
700×630×800mm
|
| 水箱重量 |
85kg |
90kg
|
|
