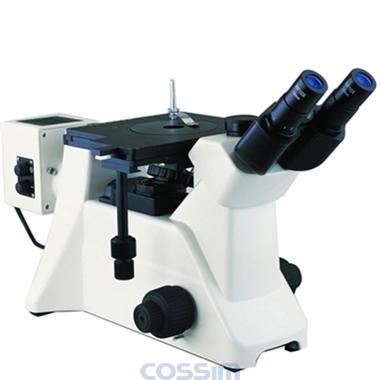

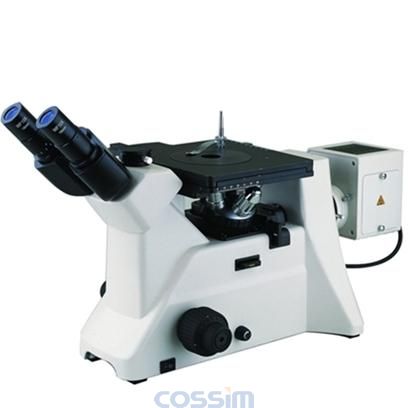

MDS實驗室倒置金相顯微鏡

SKU: MDS

產品介紹

MDS 實驗室金相顯微鏡主要用于鑒別和分析金屬、合金材料的內部結構組織，為金屬物理學研究金相的重要工具。

放大倍數范圍	40×～1250×
目鏡	10×/18mm大視野平場目鏡，12.5×平場目鏡，10×測微目鏡（0.1mm）
物鏡	平場金相物鏡：4×，10×，20×，40×（彈簧），100×（彈簧，油）
物鏡	長工作距平場金相物鏡：40×，50×，80×
觀察筒	鉸鏈?zhǔn)饺跨R組，45°傾斜，瞳距調節50～75mm，2/8分光
物鏡轉換器	內定位四孔轉換器
粗微調焦裝置	粗微同軸調焦，粗調行程15mm，微調格值2µm，粗調帶松緊調節裝置
載物臺	機械移動載物臺，面積180 mm×165mm ,移動范圍50 mm×40 mm
偏光裝置	起偏鏡插片，檢偏鏡插片
濾色片組	五孔轉盤式（藍、綠、灰、磨砂玻璃、通孔）
照明系統	6V/30W鹵素?zé)?，亮度可調（寬電壓輸入：85V～265V），帶視場光欄和孔徑光欄

注：“●”為必備件，“○”為選購件產品的具體配置以裝箱單為準

名稱		成套性	備注
主機		●
目鏡	WF10×／18mm	●●
	10×測微目鏡（0.1mm）	●
	5×	○○
	12.5×	●●
	WF16×	○○
	WF10×／20mm	○○
平場消色差物鏡	PLAN 4×／0.10	○
	PLAN 10×／0.25	●
	PLAN 20×／0.35 （彈簧）	●
	PLAN 40×／0.65 （彈簧）	●
	PLAN 100×／1.25（彈簧，油）	●
長工作距平場金相物鏡	PL L 40×／0. 60 W.D=3.64mm	○
	PL L50×／0. 70 W.D=3.01mm	○
	PL L 80×Oil／0. 80 W.D=1.08mm	○
鉸鏈?zhǔn)饺跨R筒（2/8分光）， 45°傾斜		●	安裝在主機上
機械移動式載物臺，平臺尺寸：180×165mm，行程：50×40mm		●	安裝在主機上
載物環板（一）（內徑Φ10）		●
載物環板（二）（內徑Φ20）		●
載物環板（三）（內徑Φ40）		○
試樣壓片		●
偏光裝置（起偏鏡插片，檢偏鏡插片）		●
燈箱組		●
6V/30W鹵素?zé)?/td>		●●
3A保險絲（Φ5×20）		●●
濾色片組（藍，綠，灰，磨砂玻璃）		●	安裝在主機上
1×攝像接筒（C-Mount接口）		○	適用于數碼相機
0.6×攝像接筒（C-Mount接口）		○	適用于攝像系統
數碼相機接口		○
0.01mm測微尺		○
DV320/500數碼攝像系統（含OPTPro圖像分析軟件）		○
OPTPro金相顯微圖像采集分析軟件（選購）

注：“●”為必備件，“○”為選購件產品的具體配置以裝箱單為準

MDS-DM金相顯微圖像分析系統

MDS-DM金相顯微圖像分析系統

OPTPro金相顯微圖像采集分析軟件（專用金相分析評級軟件)

OPTPro金相顯微圖像采集分析軟件（專用金相分析評級軟件)

本軟件以國家檢驗標準為依據，開發了百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。

其它功能

新建報告：可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能；
打開報告：打開并瀏覽已經保存的報告文件；
幾何測量：本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作；
查看圖庫：用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件圖譜由用戶提供原始資料，由我方錄入。
定倍打?。嚎梢淮窝b入多副圖片，并可對其進行圖像處理和設置說明文字；
圖像拼接：將采集到的不同視場圖像拼接成一幅完整的圖像；
圖像共聚焦：將拍攝對象相同、但焦距不同的幾張照片，重合成一張完全清晰的照片；
動態測量：無需將圖片采集，可以直接在視頻影像上進行實時、動態的測量，與靜態測量相比更具方便性和實用性；
三維光圖：OpenGL三維光圖，通過對圖像亮度的分析，構建二維圖像的三維模型。該軟件模塊可檢查被觀測試樣是否平整。

《金相檢驗軟件系統》模塊清單
