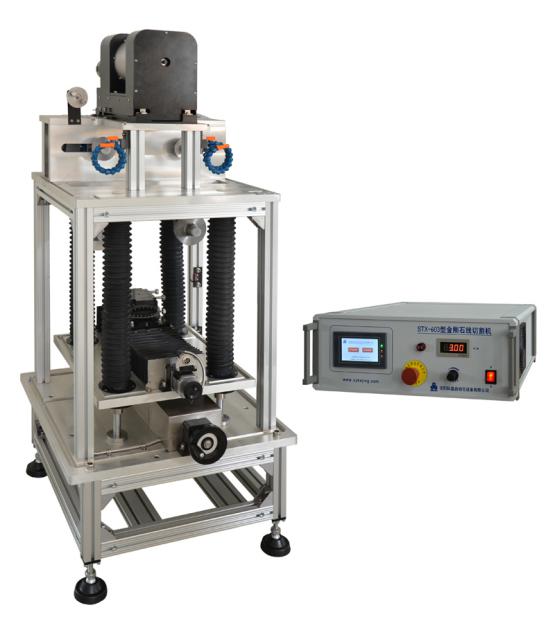

STX-604A金剛石線切割機
產品介紹
STX-604A金剛石線切割機是經過CE認證的切割設備。主要用于材料分析樣品的精密切割，例如晶體、陶瓷、熱電材料（如碲化鉍，碲化鉛、硅鍺合金等）、玻璃、蜂窩陶瓷（汽車尾氣處理載體薄壁、易碎）、巖樣、礦樣、金屬、塑料、PCB、耐火材料、建筑材料、高分子材料、生物及仿生復合材料等。本機尤其適合于進行超薄片的精密切割，薄片厚度可以達到0.2mm。STX-600系列金剛石線切割機是連續切割型金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高，在±10μm的范圍內。STX-600系列金剛石線切割機的切割線采用單根線循環往復的運動模式，可使用的金剛石線的長度為（80m或150m，根據具體設備型號確定），一次上線的使用壽命長，大大提高了切割效率。張緊輪采用氣動張緊的模式，氣壓的大小可根據線徑的粗細進行調整，當線徑過細時可有效的保護切割線不會因張緊力過大而斷裂。當切割機配合電動轉臺使用時可進行精密切割，切割出的樣品表面狀態好，呈無線痕的磨砂面。
技術參數
|
型號
|
STX-604A
|
|
主要特點
|
1、適用于脆性、容易解理晶體的精密切割。
2、采用金剛石線進行切割，切割質量優良。
3、采用鋁型材結構，美觀輕便。
|
|
線速度
|
0-5m/s
|
|
繞絲筒電機參數
|
AC220v 50Hz 300w
|
|
切割線總長度
|
150m
|
|
樣品重量
|
10kg
|
|
電動轉臺旋轉角度
|
0-360°
|
|
電動轉臺重復定位精度
|
0.02°
|
|
外形尺寸(長x寬x高mm)
|
617x620x1500
|
|
樣品調節機構
|
電動二維調節臺（電動轉臺）
|
|
Z軸行程
|
≤160mm
|
|
Y軸行程
|
≤180mm
|
|
切割樣品直徑
|
Φ150mm
|
|
張緊結構
|
氣動張緊
|
|
張緊力調節范圍
|
0.1-0.4MPa
|
|
金剛石線使用直徑
|
＜0.45mm
|
|
機床重量
|
≈170kg
|
≈180kg
|
≈183kg
|
|
標準配件
|
|
1
|
聚乙烯（PE）張緊輪
|
2個
|
|
|
2
|
聚乙烯（PE）導向輪
|
2個
|
|
|
3
|
金剛石線
|
2卷
|
|
|
4
|
水泵
|
1個
|
|
|
5
|
樹脂陶瓷塊
|
2塊
|
|
|
6
|
石蠟棒
|
4根
|
|
|
|
可選配件
|
1、金剛石線（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm）
2、循環泵
3、切割專用油
4、靜音無油空氣壓縮機
5、DX-100單晶定向儀
|
|
